先進電壓探頭提高測量精度

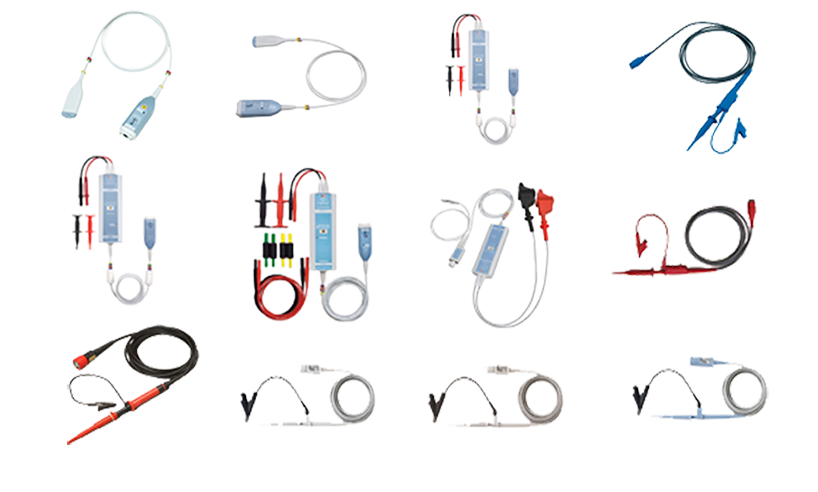

示波器的性能在很大程度上取決於探頭的品質。包括高壓示波器探頭、差分探頭、主動探頭、低電容探頭和被動類型。我們的電壓探頭可滿足各種應用的需求，其能力高達 7kV，頻率頻寬高達 5 GHz。
電壓探頭的主要特點
電壓探頭旨在滿足精度和可靠性的最高標準：
- 高壓示波器探頭：適合精確測量高壓訊號。
- 差分探頭：非常適合測量電路中兩點之間的情況。
- 有源探頭：以最小的負載提供高頻性能。
- 低電容探頭：確保對被測電路的干擾最小。
- 無源探頭：堅固耐用且用途廣泛，適用於通用測量。
電壓探頭的應用
電壓探頭廣泛用於各行業的不同應用，包括：
- 示波器測量：確保高頻環境中精確可靠的資料收集。
- 高壓測試：安全、準確地測量高壓訊號。
- 差分測量：兩個電路點之間的精確訊號測量。
電壓探頭的優點
電壓探頭具有多種優點，使其成為專業人士的首選：
- 多種選擇：從高壓到差分和有源探頭。
- 高精度和可靠性：確保每次測量都精確。
- 耐用且堅固的設計：能夠承受各種環境的嚴格使用。
為您的示波器配備橫河馬達先進的電壓探頭，以提高測量精度和可靠性。
- 寬頻寬高壓差分探頭
- 400兆赫頻寬
- 最大限度。差分電壓：500:1 時±1000V（DC + ACpeak）
- 探頭電源：DLM3000、DLM3000HD、DLM5000、DLM5000HD 專用探頭接口
- 寬頻寬高壓差分探頭
- 400兆赫頻寬
- 最大限度。差分電壓：±2000V (DC + ACpeak) at 1000:1
- 探頭電源：DLM3000、DLM3000HD、DLM5000、DLM5000HD 專用探頭接口
- 701927 隔離差分探頭
- 150兆赫
- 最大限度。差分電壓：500:1 時 ±1400 V（直流 + 交流峰值）
- 探頭電源：專用探頭介面適用於 DLM、DL 和 SB5000 系列
- 701977 示波器差分探頭 7000 V / 50 MHz
- 50 MHz，1000:1 / 100:1，最大。
- 差分電壓：5000 Vrms 和 7000 Vpeak 或更低
500 MHz, 10:1, 600 V (DC + ACpeak) CAT II, 1.3 m DLM3000、DLM5000、DLM5000HD 系列標配
- 701938 無源探頭
- 200 MHz，10:1，600 V（直流 + 交流峰值）CAT II，1.5 m
- 對於 DLM2000（200 MHz 型號）
- 701939 被動式探頭 600V / 500 MHz - 電流探頭
- 500 MHz，10:1，600 V（直流 + 交流峰值）CAT II，1.3 m
- 適用於 DLM2000、DLM4000、DL6000、DLM6000 系列
- 701940 無源探頭
- 10 MHz，10:1/1:1，600 V（直流 + 交流峰值）CAT II，1.5 m
- 對於 ScopeCorder 非隔離模組
400 MHz、10:1/1:1、600 V（直流 + 交流峰值）或 424 Vrms CAT II、1.5 m
適用於 DL9000、DL9700/DL9500、SB5000 系列
500 MHz, 10:1, 400 Vrms/1250 Vpeak CAT O 300 Vrms CAT II, 1.2 m
適用於 DLM2000、DLM4000、DL6000、DLM6000 系列
- 701944 高壓被動式探頭 1000Vrms / 400 MHz
- 適用於 DL1700、DLM2000-6000、DL6000、DL9000、SB5000 系列
- 3m高壓探頭（示波器）
- 直流至 250 MHz 頻寬
- 100:1 衰減
- 最大輸入 1000 Vrms CAT II 4000 V 瞬態過壓 CAT O
200 MHz、10:1、±1000 V（DC + ACpeak）CAT II、2.5 m、寬工作溫度範圍（−40 至 +85°C）
適用於 DLM2000、DLM4000 系列。
200 MHz、10:1、±1000V (DC + ACpeak) CAT II、2.5 m
工作環境：−40 至 +85°C（無冷凝）
適用於 DLM3000、DLM5000、DLM5000HD 系列。
- 1.5m 隔離探頭 (ScopeCorder)
- 直流至 200 MHz 頻寬
- 100:1 衰減隔離
- BNC連接器類型
- 對於 ScopeCorder 隔離模組
被動探頭，1000V(DC+ACpeak) CAT II，60MHz，10:1，10MΩ，2.5m
寬工作溫度範圍（-40 至 85°C）
適用於 ScopeCoder 系列的隔離 BNC 輸入模組
- 700939 主動 FET 探頭
- 900 MHz 主動 FET 探頭電路
- 10:1、±10 V（直流 + 交流峰值）FET 輸入主動探頭
- 1.5米
