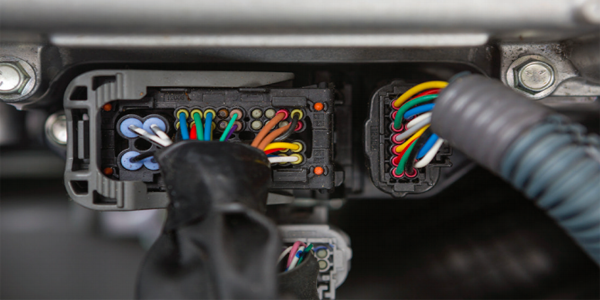

使用ScopeCorders測試電氣線束的使用壽命



文章出處來源:https://tmi.yokogawa.com/library/resources/application-notes/lifetime-testing-electrical-harnesses-with-scopecorders/



我們如何在長時間的測試中捕獲數據,同時仍然捕獲快速、短暫的故障? ScopeCorder 系列儀器提供了寶貴的功能,可以同時滿足所有需求,而無需花費時間和費用客製化測試系統。這些功能非常適合線束的壽命測試,其中故障模式很快,但測試持續時間可能為 48 小時或更長時間。

高通道數

DL850E 等 ScopeCorder 可以託管多個同時取樣的類比通道 - 最多 16 個高速通道或 1 MS/s 下的 32 個通道。這意味著可以將多個線束連接到一個底盤中,從而提高統計顯著性並降低每次測試的成本。

設定 OR 觸發器

使用 OR 觸發器意味著任何單獨的通道都可以啟動觸發器。對於系統中安裝的每個頻道,都會設定一個邊緣和一個等級。在阻力突然變化的測試要求之後,可以設定遠端、中間和近端水平以正確模擬觸發器。

取樣率、測試持續時間

當沒有瞬態故障時,雙捕獲將允許低取樣率,並在每次滿足觸發條件時切換到快速取樣率。這樣,僅在需要時才使用快速取樣率,以便可以在較長的測試持續時間內捕捉快速瞬態。

設定雙捕捉

長時間捕獲的設定:

選擇每格 1 分鐘將導致 10 分鐘的測試,而記錄長度決定長時間採集期間的資料點數量(以及取樣率)。當需要更長的測試時,ScopeCorders 能夠為每個分區提供更長的時間。

快速瞬變的設定

只要滿足觸發條件,雙捕獲設定就會影響快速採樣。為了捕捉 1μs 的臨時斷開(或電阻問題),最好使用 10 或 100 倍更快的採樣速度。在此範例中,我們透過設定 1 μs/div 和 10k 樣本擷取長度來使用 100 MS/s。這適用於最多 5,000 個事件。

尋找事件

當觸發高速採樣時,雙捕獲會產生捕獲事件列表。

同時,螢幕上會出現一個事件通道,每次發生事件時都會顯示一個正峰值。這使得您可以輕鬆放大事件或觀察一段時間內的故障。

所有雙捕獲事件都作為歷史記錄存在於 ScopeCorder 記憶體中。選擇歷史統計並執行“-寬度”測量可找到所有低電平脈衝並測量其寬度。每個輸入通道都會列出單獨的統計資料。

用於增強分析和報告的 XViewer

在處理多個資料檔案和大型二進位資料集時,XViewer 提供靈活的視圖、分析以及檔案和通道的智慧合併。

在 XViewer 中開啟雙捕獲使事件通道中的每個事件都可單擊,並且跡線頂部有一個小三角形。

方便的「返回波形」圖示可加快工作流程,讓您可以輕鬆地從長期波形轉移到高取樣率捕獲。

盒子裡的系統

數據採集獲取數據點。但係統為工程師提供了答案。使用正確的功能,ScopeCorder 不僅僅是一個記錄儀,而且還是一個盒裝系統。
