高精度電力分析儀（已停產）
WT3000E Precision Power Analyzer
*** 已停產機種 ***
該產品停產,此替代產品如下
WT3000E 為 YOKOGAWA 研發電力分析儀商品中，最高階級高精確度電力品質分析儀，對應於下一世代商品的精確度及安規量測需求，大型的螢幕加上簡化的操作介面，使操作電力分析及諧波分析等工作，不再需要複雜的設定切換程序，模組量測範圍等等設定也更加簡單。
功能特點:
◆ 高精確度：0.01%讀值
◆ 頻率範圍：DC, 0.1 到 1MHz
◆ 8.4吋 TFT LCD 彩色螢幕LED範圍指示器
◆ 支援GP-IB(標配), RS-232C(選配), USB(選配)及 Ethernet(選配)通訊介面
◆ 同時量測電力參數及波形分析
◆ 支援外部觸發及同步量測功能
◆ 內建印表機(選配)及 PCMCIA 磁碟機(標配)
◆ 馬達測試評價功能 (選配功能)
◆ 30 CH D/A輸出 (選配功能)
◆ 支援最多4組輸入模組，可進行3相4線式量測功能
◆2A輸入模組,可兩台同步量測,最多8 CH輸入
◆視訊輸出 (選配功能)
◆50ms量測資料儲存時間間格
◆ FFT,波型運算,趨勢顯示,向量顯示,週期量測功能(cycle by cycle 選購)
◆ IEC61000-3-2 and IEC61000-3-12: Harmonic measurement
◆ IEC61000-3-3 and IEC61000-3-11: Voltage fluctuation / flicker measurement
◆IEC61000-4-15 Ed2.0 (Support Flicker meter standard) Update!
WT3000E可以極大滿足您的測試需求：
· 高精度和寬頻率範圍
基本功率精度
±(讀數的0.01% +量程的0.03%)
測量帶寬
DC, 0.1 Hz~1 MHz
· 低功率因數誤差
cosø=0時，功率因數的影響
S的0.03%
S是視在功率的讀值
ø是電壓和電流的相位角
· 電流量程
直流輸入
0.5/1/2/5/10/20/30 [A] or 5/10/20/50/100/200/500 [mA], 1/2 [A]
*可以同時安裝30A和2A輸入單元
外部輸入
50m/100m/200m/500m/1/2/5/10 [V]*
· 電壓量程
15/30/60/100/150/300/600/1000 [V] *
* 峰值因數3時的電壓量程和電流量程。
· 連續最大共模電壓(50/60 Hz)，電壓輸入端子1000 [Vrms]，電流輸入端子1000 [Vrms]（可測量的最大允許電壓），600Vms（EN61010-2-030標準的額定電壓）

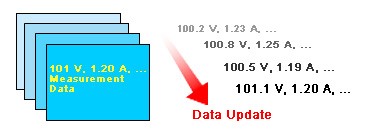

· 數據更新率：50 ms ~ 20 sec
· 有效輸入範圍： 1% ~ 130%
· 兩台主機同步測量

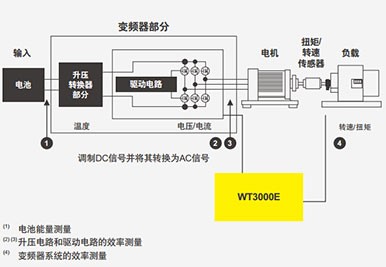

電機評價選件(/MTR)
· 計算電機效率和總效率除標準版的功能外，電機版型號還提供強大的電機/變頻器評價功能。
· 通過扭矩和轉速輸入測量電壓、電流和功率
可測量扭矩儀和轉速傳感器的模擬和脈衝輸出，並在一台儀器中計算扭矩、轉速、機械功率、同步速度、滑差、電機效率和總效率。

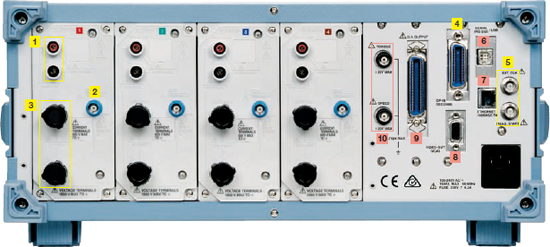

後面板
標配功能
1. 電壓輸入端子
2. 外部電流傳感器輸入端子
3. 電流直接輸入端子
4. GP-IB 接口
5. 兩台儀器同步測量時使用的 BNC接口
可選功能
1. (RS-232) 串口(/C2選件) 或者USB 接口(PC) (/C12選件)
2. 以太網接口(100BASE-TX/10BASE-T) (/C7)
3. VGA 輸出端口(/V1選件)
4. D/A 輸出(/DA選件)
5. 扭矩和轉速輸入端子(電機版)

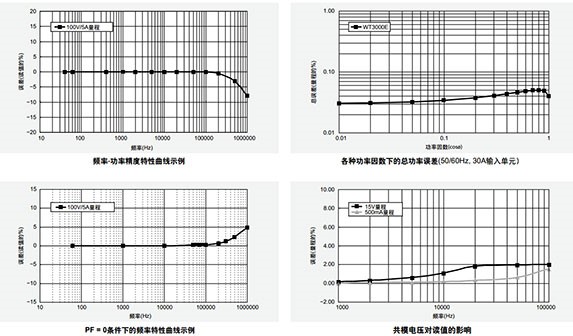

基本特性
以下示例展現了WT3000E高精度和卓越穩定性的基本特性
支援峰值因數6
|
峰值因數是 |
|
當使用橫河的功率測量儀器測量峰值因數時，請注意下面的表達式。
* 測量信號的峰值必須小於或等於允許連續輸入的最大值。
* 功率計中的峰值因數，規定為在額定輸入時可以輸入的多少倍峰值。當測量信號的峰值因數比儀器規格中的峰值因數大時(基於額定輸入的峰值因數)，通過設定一個大於測量信號的量程即可以測量峰值因數大於規格的信號。例如，雖然設為CF = 3，但當測量值(RMS)為量程的60%以下時，可以進行CF5以上的測量。在CF = 3的情況下，最小有效輸入(量程的1%)時可以進行CF = 300的測量。
開放式指令,適合整合各式測試平台
